優勢特點

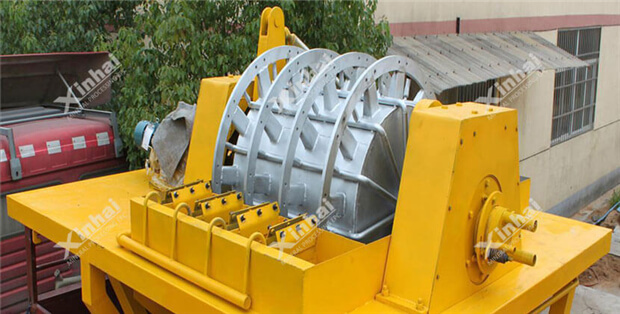

該圓盤真空過濾機的電磁無級調速電機采用擺線針輪減速器蝸輪傳動，操作方便，提高效率，減少噪音，降低能耗;
扇形板為工程塑料制造的格子式，新型扇形板大大提高了使 用性能和使用壽命;
技術經濟效果顯著;
占地面積小、制造容易、吸附能力強等。
工作原理

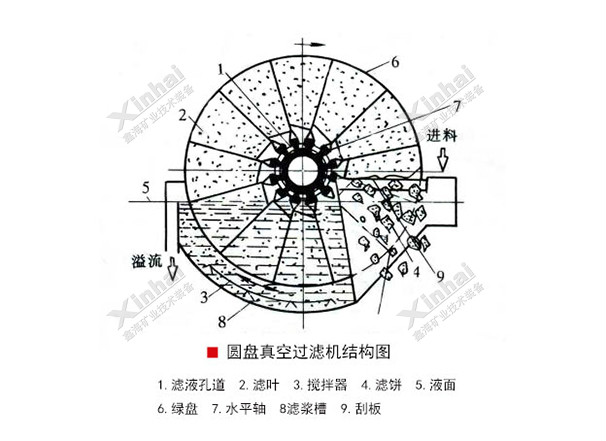

圓盤真空過濾機的過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。
技術參數
| 型號 | PG18-4 | PG27-6 | PG39-4 | PG58-6 | PG78-8 | PG97-10 | PG116-12 | |
|---|---|---|---|---|---|---|---|---|
| 過濾面積（m2) | 18 | 27 | 39 | 58 | 78 | 97 | 116 | |
| 過濾盤數 | 4 | 6 | 4 | 6 | 8 | 10 | 12 | |
| 過濾盤直徑 | 1800 | 1800 | 2700 | 2700 | 2700 | 2700 | 2700 | |
| 過濾盤轉速 (r/min) | 1 | 0.135 ~0.607 | 0.135 ~0.607 | 0.135 ~0.607 | 0.15~0.67 | 0.15~0.67 | 0.148~0.66 | 0.148~0.66 |
| 2 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.285~1.285 | 0.285~1.285 | |
| 3 | 0.44~1.98 | 0.44~1.98 | ||||||
| 攪拌器轉速（r/min) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 主傳動 電動機 | 型號 | YCTL132-4B | YCTL132-4B | YCT160-4A | YCT160-4B | YCT160-4B | YCTL180-4A | YCTL180-4A |
| 功率(kW) | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | |
| 轉速(r/min) | 1230~125 | 1230~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | |
| 攪拌器傳動 電動機 | 型號 | Y90L-4 | Y90L-4 | Y90L-4 | Y100L1-4 | Y100L1-4 | Y112M-4 | Y112M-4 |
| 功率(kW) | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 轉速(r/min) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | |
| 真空泵 | 型號 | SZ-4 | 2YK-27 | SZ-4 | SZ-4 | SZ-4 | 2YK-110 | 2YK-110 |
| 臺數 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | |
| 鼓風機 | 型號 | SZ-2 | SZ-2 | SZ-2 | SZ-3 | SZ-3 | SZ-3 | SZ-3 |
| 臺數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 機器重量 | 3500 | 4500 | 6000 | 8000 | 9000 | 10000 | 12000 | |
| 外型尺寸（長X寬X高）（mm) | 2820X2355 X2295 | 3820X2355 X2295 | 3015X3275 X3275 | 3930X3355 X3275 | 4730X3355 X3275 | 5530X3355 X3275 | 6330X3355 X3275 | |
成功案例
蘇丹某選礦廠之前選擇的過濾機過濾水分偏高、脫餅率較低、耗能大、慮布過濾效果較差，礦山改造過程中，選用了鑫海圓盤過濾機，較好的解決了客戶的問題，內部還特意添加聚丙烯塑料板，增加了抗腐蝕性，各項指標較之前過濾機平均提升17.21%，客戶非常滿意。
